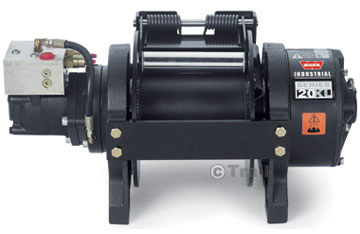

シリーズ20XL HYD 業務用ウインチ



ウインチ仕様
牽引力 最大牽引力 9000kg、標準牽引力 7200kg
モーター最大流量 76L/min
ギア 2ステージプラネタリー
最終減速比 28.5 : 1
ブレーキ オートマチックスプリングディスクブレーキ
ドラム径 146mm
ドラム幅 356mm(ロング)203mm(ショート)
最大ワイヤー
取付サイズ
14mm×70m(ロングドラム)14mm×40m (ショートドラム)(ワイヤー別売)
重量 149kg(ロング)139kg(ショート)

スペック※ロングドラム
層目 牽引力(kgs) ラインスピード ラインスピード
(m/分)(57/l) (m/分)(70/l)
油圧8.0
1 9000 7.1 9.5
2 7700 8.3 11.2
3 6688 9.6 12.9
4 5900 10.9 14.6
第一層目 圧力(Kgf/cm2) 圧力(Kgf/cm2)
(m/分)(57/l) (m/分)(70/l)
0 52 89
2268 87.8 122
4536 123 159
6804 168 203
9072 210
※最大圧力は210
オプション: エアクラッチ 作動圧力50-120psi (3.5-8.4 kgf/cm2)
エアホース、バルブ等は付属していません。
オープン価格
マニュアルクラッチ

詳細(PDFファイル)
 20XL ショートドラム(マニュアルクラッチ)の詳細はこちら

 20XL ショートドラム(エアクラッチ)の詳細はこちら

 20XL ロングドラム(マニュアルクラッチ)の詳細はこちら

 20XL ロングドラム(エアクラッチ)の詳細はこちら
